ZDLQ.ZDLX型電子式電動三通調節閥

發布時間:2019-09-23
產品品牌:杜伯拉DBL
產品型號:ZDLQ.ZDLX型
連接形式:
產品材質:碳鋼
公稱通徑:
行業應用:常用于熱交換器的兩相調節及簡單的配比調節

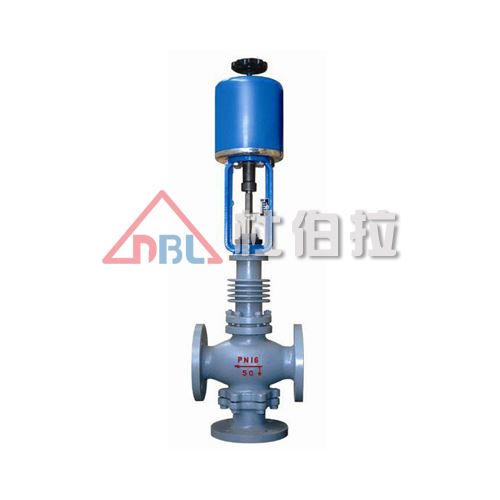

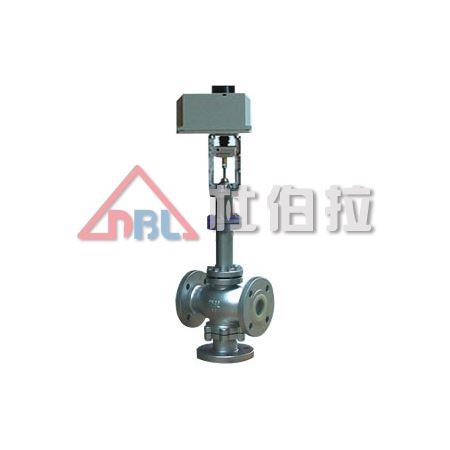

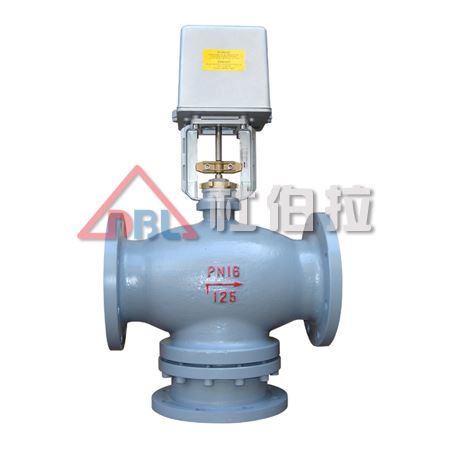

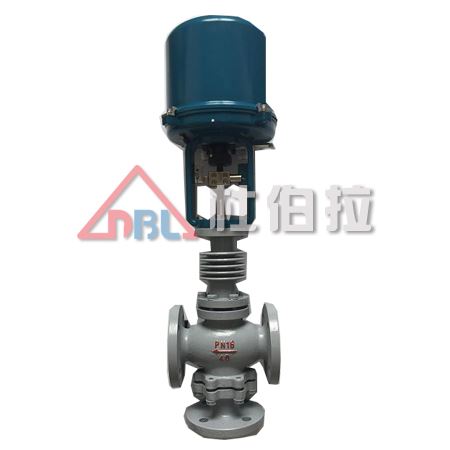

ZDLQ.ZDLX型電子式電動三通調節閥

■ 概述

ZAZQ、ZAZX型電子式電動三通調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。

本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃。控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。

■ 特點

·流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
·除了閥蓋處襯套導向外。閥芯側面與閥座內表面也有導向作用，導向面積的大，工作可靠。
·伺服放大器采用深度動態負反饋，可提高調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度。無需伺服放大器。
·節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
·波紋管密封型對移動的閥桿形成完全的密封，防止流體外漏。

■ 主要零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯
推桿、襯套：2Cr13

■ 主要技術參數

公稱通徑DN(mm)		25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	合流	8.5	13	21	34	53	85	135	210	340	535
	分流						85	135	210	340	535
額定行程(mm)		16		25		40			60
流量特性		直線、拋物線
工作溫度(℃)		普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450
介質溫度(℃)		200以下(對合流閥而言)
固有可調比R		30
公稱壓力PN(MPa)		1.0、1.6、4.0、6.4
允許泄漏量		硬密封：Ⅱ、Ⅳ級軟密封：Ⅵ級
作用方式		電關式、電開式
信號范圍(mA.DC)		0～10、4～20
電源電壓		220V、50Hz 380V、50Hz
環境溫度(℃)		電動調節閥： 5～45 伺服放大器：-10～55
全行程時間S		12.5		20		32			48
		30		30		48			60
消耗功率(W)		28				35
		6		15		25			40

■ 配套用電動執行機構有關技術參數

公稱通徑DN(mm)		25	32	40	50	65	80	100	125	150	200
電動執行機構型號	普通型	ZAZ-60 DKZ-310				DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1	JHZAZ2			JHZAZ3			JHZAZ4
電動執行機構推力(N)	普通型	400 4000				6400			6400 16000
	電子型	2000	4000			6000			8000

表中數據為常規配置，具體選用可根據主要參數用戶要求而定。

■ 主要技術性能指標

·基本誤差：±2.5％
·額定流量系數偏差；±10％
·回差：2％
·固有流量特性：符合IEC534-1和GB/T4213-92規定的斜率偏差要求。
·死區：3％
·額定行程偏差：+2.5％

■ 允許壓差

公稱通徑DN(mm) 推力(N)	25	32	40	50	65	80	100	125	150	200
400	0.57	0.37	0.24	0.15
2000	1.85
4000	5.70	3.70	2.40	1.50
6000					1.31	0.9	0.56
6400					1.40	0.96	0.60	0.15	0.11	0.06
8000								0.48	0.36	0.19
16000								0.96	0.71	0.38

■ 外形尺寸及重量

普通型(單位：mm)

公稱通徑（DN）		25	32	40	50	65	80	100	125	150	200
A		460				530			630
B		230				230			260
H₁		490				540			625
H₂		246	259	273	311	354	366	448	512	587	759
L		160	180	200	230	290	310	350	400	480	600
L₁		121	130	140	153	180	225	250	316	372	444
重量（kg）	PN16/64	62	64	66	68	93	98	107	129	135	155
重量（kg）	PN64	66	71	75	78	103	121	141	165	180	210

電子型(單位：mm)

公稱通徑（DN）		25	32	40	50	65	80	100	125	150	200
d		φ155	φ162			φ170
H₃		290	325			380
L		160	180	200	230	290	310	350	400	480	600
L₁		121	130	140	153	180	225	250	316	372	444
H₂		246	259	273	311	354	366	448	512	587	759
重量（kg）	PN16/64	22	25	26	28	50	56	63	70	80	95
重量（kg）	PN64	26	30	35	37	60	68	88	100	125	140

■ 連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216.5-84
                        鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面；
                                     PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·夾套保溫型夾套載熱體接口：對焊φ18×4
﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
    如：ANSI、JIS、DIN等標準。
